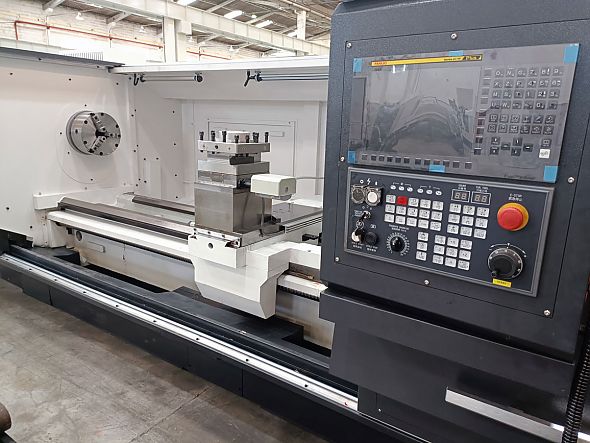

Comando: Fanuc



Capacidades

Diâmetro admissível sobre o barramento: 1000 mm

Altura de centros: 500 mm

Distância entre centros: 3000 mm

Largura do barramento: 600 mm

Secção da ferramenta: 32 x 32 mm

Diâmetro sobre o barramento: 460 mm

Diâmetro sobre o carro transversal: 680 mm

Qtd de ferramentas na torre: 4 unid

Diâmetro da placa mecânica: 315 mm

  • Descrição Completa
  • Características Técnicas e Construtivas
    • Cabeçote c/ 3 gamas de velocidade (troca automática)
    • Velocidade contínua variável em cada gama de rotação
    • Peças estruturais, fundidas tipo Meehanite tratadas termicamente

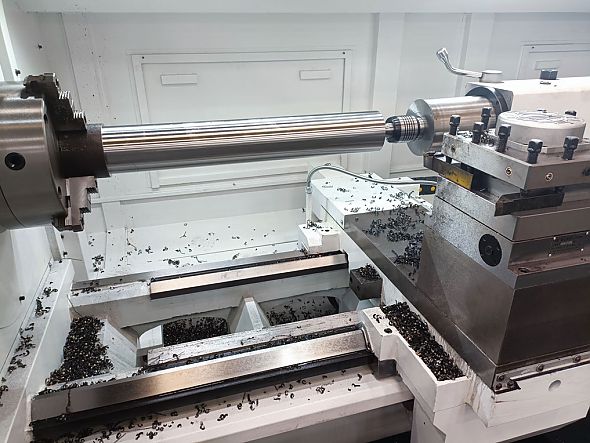

    • Bancada do tipo caixa, guias temperadas e retificadas, tratadas com Turcite-B
    • Eixo árvore c/ 2 rolamentos de apoio, cônico e de esferas
    • Fusos de esfera de alta precisão

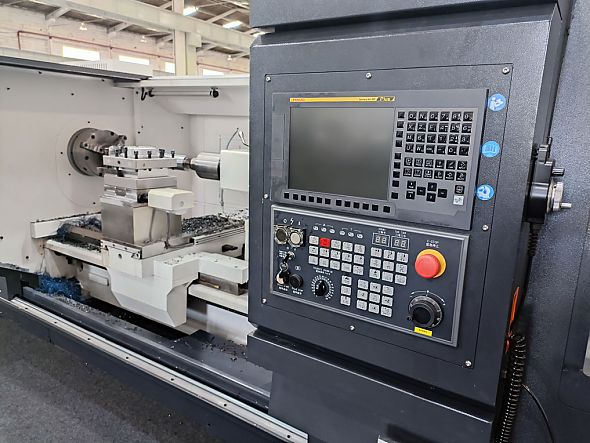

    • Controle e servo motores marca FANUC
    • Operação manual e CNC
    • CLP integrado

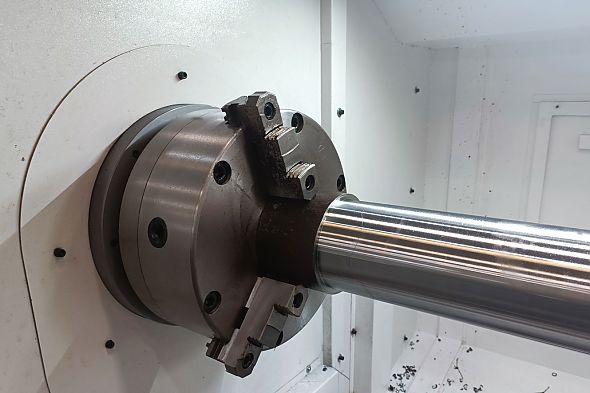

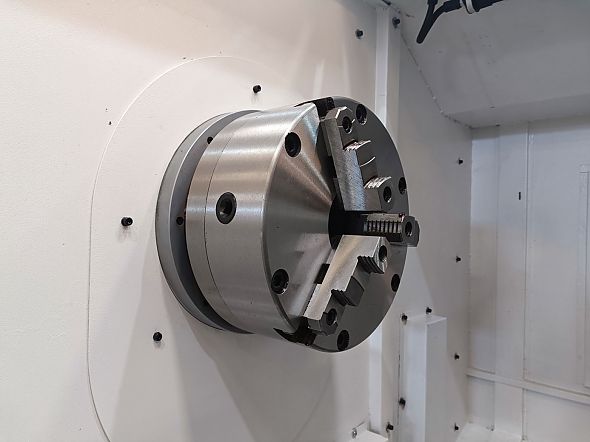

    • Placa mecânica manual de 315 mm

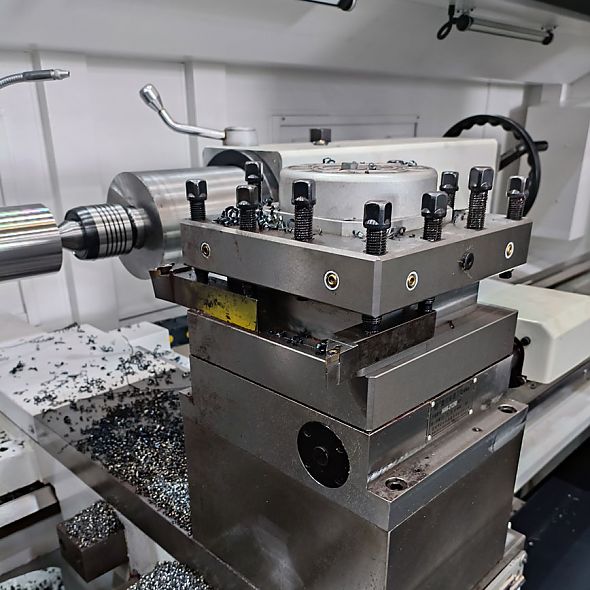

    • Torre elétrica dianteira de 4 posições

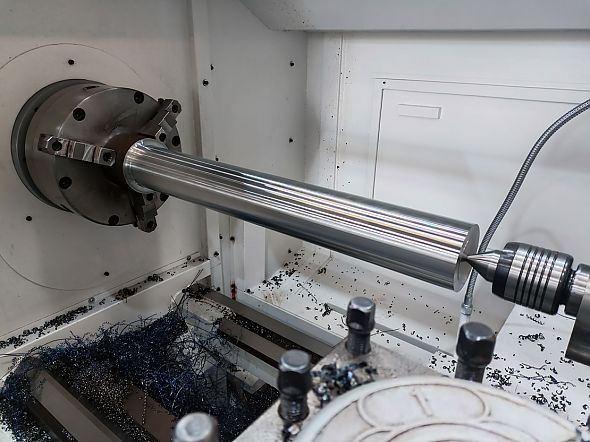

    • Cabeçote móvel (contra-ponta) manual



    Avental

    Curso longitudinal (Eixo Z): 3000 mm

    Curso transversal (Eixo X): 420 mm



    Avanços

    Avanço rápido eixo Z: 8000 mm/min

    Avanço rápido eixo X: 4000 mm/min



    Potência

    Potência do motor principal: 20 HP



    Cabeçote

    Diâmetro de passagem de barras: 82 mm

    Nariz do eixo árvore: A2-11

    Velocidade alta: 240-1200 rpm

    Velocidade média: 60-300 rpm

    Velocidade baixa: 21,5-108 rpm

    Diâmetro interno do eixo árvore: 104 mm



    Cabeçote móvel (Contra ponta)

    Cone morse: nº 6

    Curso do mangote: 250 mm

    Diâmetro do mangote: 160 mm



    Peso e dimensões

    Área ocupada (comprimento x largura x altura):

    6200 x 2600 x 2300 mm

    • assignmentDescrição Completa

      Características Técnicas e Construtivas
      • Cabeçote c/ 3 gamas de velocidade (troca automática)
      • Velocidade contínua variável em cada gama de rotação
      • Peças estruturais, fundidas tipo Meehanite tratadas termicamente
      • Bancada do tipo caixa, guias temperadas e retificadas, tratadas com Turcite-B
      • Eixo árvore c/ 2 rolamentos de apoio, cônico e de esferas
      • Fusos de esfera de alta precisão
      • Controle e servo motores marca FANUC
      • Operação manual e CNC
      • CLP integrado
      • Placa mecânica manual de 315 mm
      • Torre elétrica dianteira de 4 posições
      • Cabeçote móvel (contra-ponta) manual



      Avental

      Curso longitudinal (Eixo Z): 3000 mm

      Curso transversal (Eixo X): 420 mm



      Avanços

      Avanço rápido eixo Z: 8000 mm/min

      Avanço rápido eixo X: 4000 mm/min



      Potência

      Potência do motor principal: 20 HP



      Cabeçote

      Diâmetro de passagem de barras: 82 mm

      Nariz do eixo árvore: A2-11

      Velocidade alta: 240-1200 rpm

      Velocidade média: 60-300 rpm

      Velocidade baixa: 21,5-108 rpm

      Diâmetro interno do eixo árvore: 104 mm



      Cabeçote móvel (Contra ponta)

      Cone morse: nº 6

      Curso do mangote: 250 mm

      Diâmetro do mangote: 160 mm



      Peso e dimensões

      Área ocupada (comprimento x largura x altura):

      6200 x 2600 x 2300 mm
