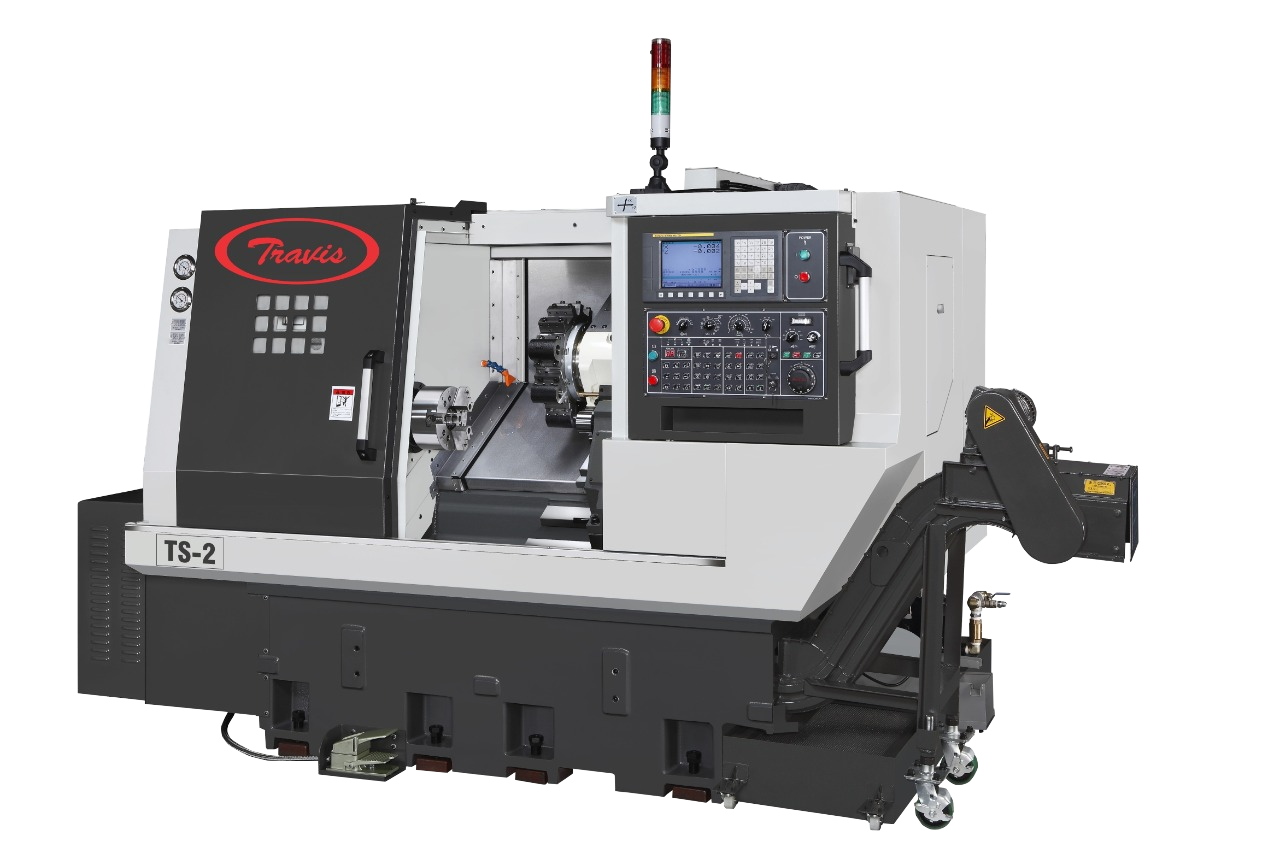

Comando: Fanuc



Capacidades

Diâmetro admissível sobre o barramento: 530 mm

Diâmetro da placa hidráulica: 210 mm

Máximo diâmetro torneável: 360 mm

Máximo comprimento torneável: 500 mm



  • Descrição Completa
  • Equipamentos Standard

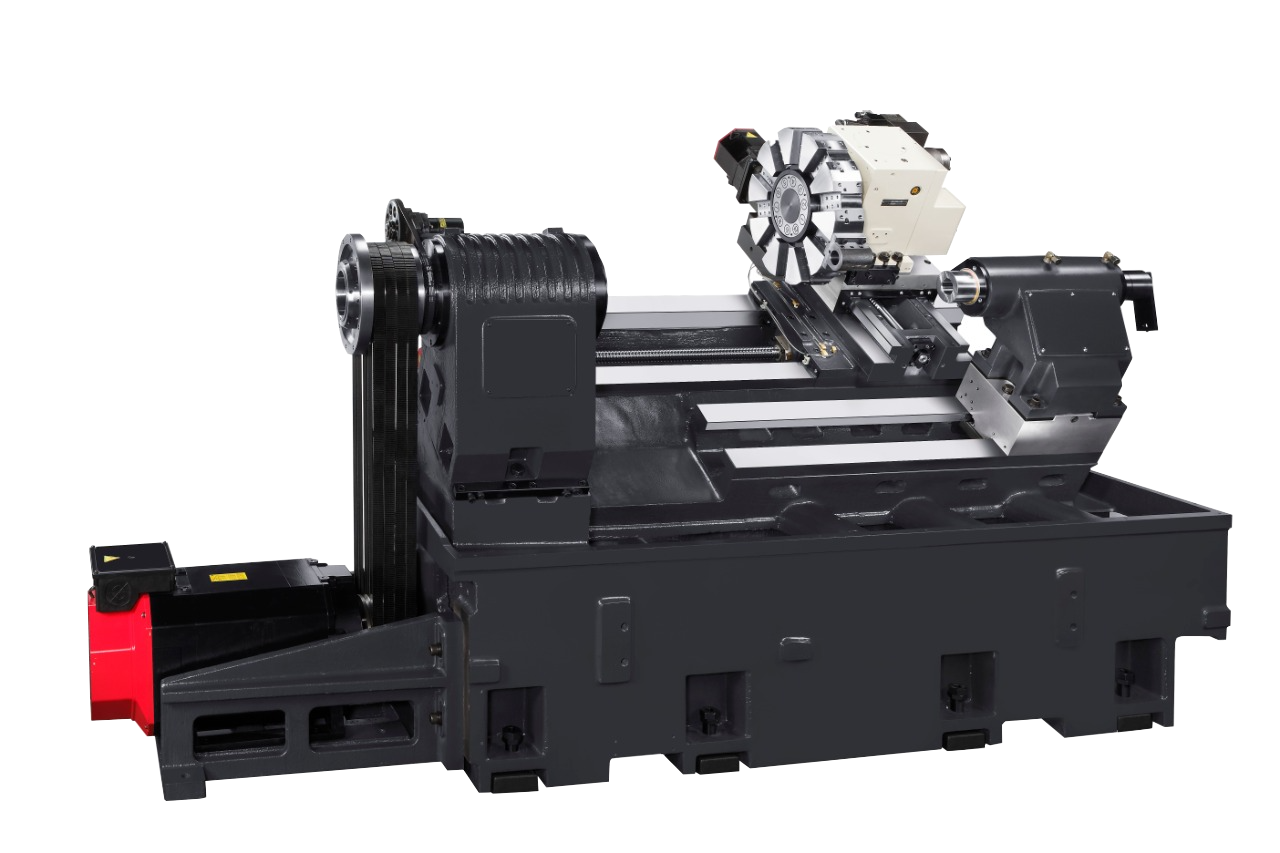

    • Guias lineares

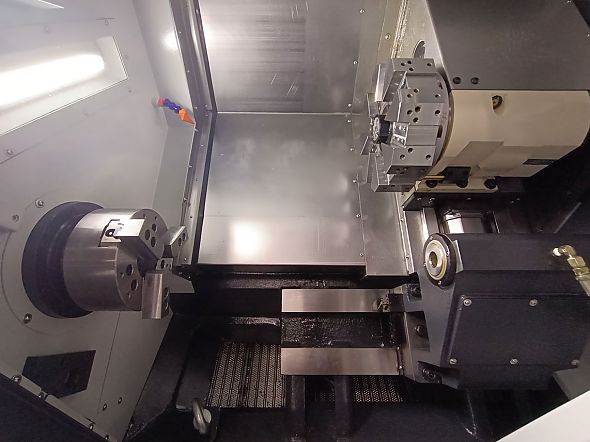

    • Torre hidráulica

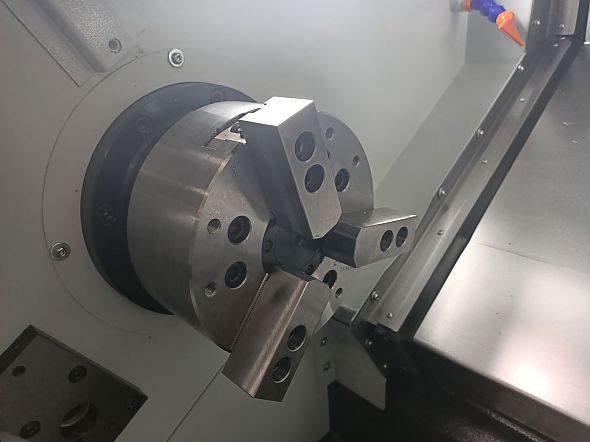

    • Placa hidráulica
    • Contra-ponta hidráulica
    • Lâmpada de status de trabalho led
    • Trocador de calor no armário elétrico
    • Lubrificação centralizada e automática
    • Sistema completo de refrigeração
    • Transportador de cavacos tipo esteira
    • Porta de comunicação USB
    • Sistema de iluminação
    • Pedal para abertura e fechamento da placa
    • Parafusos niveladores e sapatas
    • Caixa de ferramentas



    Cursos e distâncias

    Curso longitudinal (Eixo Z): 500 mm

    Curso transversal (Eixo X): 180+20 mm



    Torre hidráulica

    Quantidade de ferramentas: 8

    Máximo quadrado da ferramenta externa: 25 mm

    Diâmetro máximo da ferramenta interna: 32 mm



    Avanços

    Avanço rápido eixo Z: 24 m/min

    Avanço rápido eixo X:  24 m/min



    Potência

    Potência do motor principal  (Inter./Cont.): 20/15 HP



    Cabeçote

    Diâmetro de passagem de barras: 52 mm

    Gama de velocidades: 4500 rpm

    Nariz do eixo árvore: A2-6



    Contra-ponta hidráulica

    Cone morse: MT4

    Curso do mangote: 110 mm

    Diâmetro do mangote: 70 mm

    Curso do contra ponto: 425 mm



    Peso e dimensões

    Peso aproximado: 3500 kgs

    Área ocupada (comprimento x largura x altura):

    3320 x 1675 x 1730 mm

    • assignmentDescrição Completa

      Equipamentos Standard

      • Guias lineares
      • Torre hidráulica
      • Placa hidráulica
      • Contra-ponta hidráulica
      • Lâmpada de status de trabalho led
      • Trocador de calor no armário elétrico
      • Lubrificação centralizada e automática
      • Sistema completo de refrigeração
      • Transportador de cavacos tipo esteira
      • Porta de comunicação USB
      • Sistema de iluminação
      • Pedal para abertura e fechamento da placa
      • Parafusos niveladores e sapatas
      • Caixa de ferramentas



      Cursos e distâncias

      Curso longitudinal (Eixo Z): 500 mm

      Curso transversal (Eixo X): 180+20 mm



      Torre hidráulica

      Quantidade de ferramentas: 8

      Máximo quadrado da ferramenta externa: 25 mm

      Diâmetro máximo da ferramenta interna: 32 mm



      Avanços

      Avanço rápido eixo Z: 24 m/min

      Avanço rápido eixo X:  24 m/min



      Potência

      Potência do motor principal  (Inter./Cont.): 20/15 HP



      Cabeçote

      Diâmetro de passagem de barras: 52 mm

      Gama de velocidades: 4500 rpm

      Nariz do eixo árvore: A2-6



      Contra-ponta hidráulica

      Cone morse: MT4

      Curso do mangote: 110 mm

      Diâmetro do mangote: 70 mm

      Curso do contra ponto: 425 mm



      Peso e dimensões

      Peso aproximado: 3500 kgs

      Área ocupada (comprimento x largura x altura):

      3320 x 1675 x 1730 mm
